Wie lässt sich der Ausfall eines Hydraulikzylinders vermeiden?

Der Ausfall eines Hydraulikzylinders bedeutet Maschinenstillstand, Produktionsausfall und erhebliche Reparaturkosten. Die meisten Fehler treten jedoch nicht plötzlich auf: Schon Wochen oder Monate vorher zeigen sich Anzeichen, die sich durch regelmäßige Kontrolle rechtzeitig erkennen lassen.

Die folgenden Prüfungen lassen sich größtenteils durch Sichtkontrolle durchführen und erfordern keine Demontage.

Zustand der Kolbenstange

Die Stange gehört zu den am stärksten beanspruchten Bauteilen: In jedem Arbeitszyklus läuft sie durch die Stangendichtung und den Abstreifer, deshalb zieht schon eine kleinere Oberflächenbeschädigung schnell weitere Schäden nach sich.

Es lohnt sich, regelmäßig auf Kratzer und Eindrücke, Korrosionsspuren, Beschädigungen der Chromschicht, ungleichmäßigen oder einseitigen Verschleiß sowie auf die Geradheit der Stange zu achten. Tritt der Verschleiß immer auf derselben Seite auf, deutet das in der Regel nicht auf den Zylinder, sondern auf den Einbau hin.

Auch eine kleine Leckage ist nicht unbedeutend

Eine leicht ölige Kolbenstange oder ein paar Tropfen Öl unter dem Zylinder gehen in der täglichen Routine leicht unter. Das ist jedoch typischerweise das erste Anzeichen für Verschleiß an der Stangendichtung, der Stangenführung oder der Stangenoberfläche.

Erfolgt die Zustandsbewertung zu diesem Zeitpunkt, lässt sich eine ernsthaftere Beschädigung der Stangenführung oder der Zylinderbohrung oft noch vermeiden – das ist also der Unterschied zwischen einem Dichtungswechsel und einer kompletten Überholung.

Sauberes Öl, funktionierende Filtration

Verschmutzung ist einer der größten Feinde des Hydrauliksystems. Harte Partikel in der Flüssigkeit beschädigen die Dichtungen und die Präzisionsflächen, und Schmutz gelangt auch von außen hinein, wenn der Abstreifer verschlissen ist.

Die regelmäßige Kontrolle von Öl und Filter schützt deshalb nicht nur die Pumpe und die Ventile, sondern auch den Zylinder.

Seitliche Belastung

Ein Hydraulikzylinder ist für die Aufnahme axialer Kräfte ausgelegt. Wirkt durch verschlissene Buchsen, gelockerte Bolzen, eine verschobene Befestigung oder eine fehlerhafte Geometrie eine Seitenkraft auf die Stange, steigt die Belastung der Stangenführung und der Dichtungen. Die Folge sind Verschleiß der Stangenführung, einseitiger Dichtungsverschleiß, Oberflächenschäden an der Stange und im Extremfall eine Verformung der Stange.

Deshalb müssen neben dem Zylinder auch die Befestigungspunkte, Bolzen, Buchsen und Gelenklager regelmäßig geprüft werden. Dieser Bereich wird am leichtesten ausgelassen, weil er nicht am Zylinder selbst liegt.

Betriebsbedingungen

Dichtungen und die übrigen Bauteile sind für einen bestimmten Betriebsbereich ausgelegt. Dauerhaft höherer Druck oder höhere Temperatur, eine ungeeignete Hydraulikflüssigkeit oder eine von der Auslegung abweichende Belastung verkürzen ihre Lebensdauer erheblich. Fällt eine Dichtung regelmäßig nach kurzer Zeit aus, ist die Lösung nicht eine weitere Dichtung, sondern die Klärung der Frage, warum sie ausfällt.

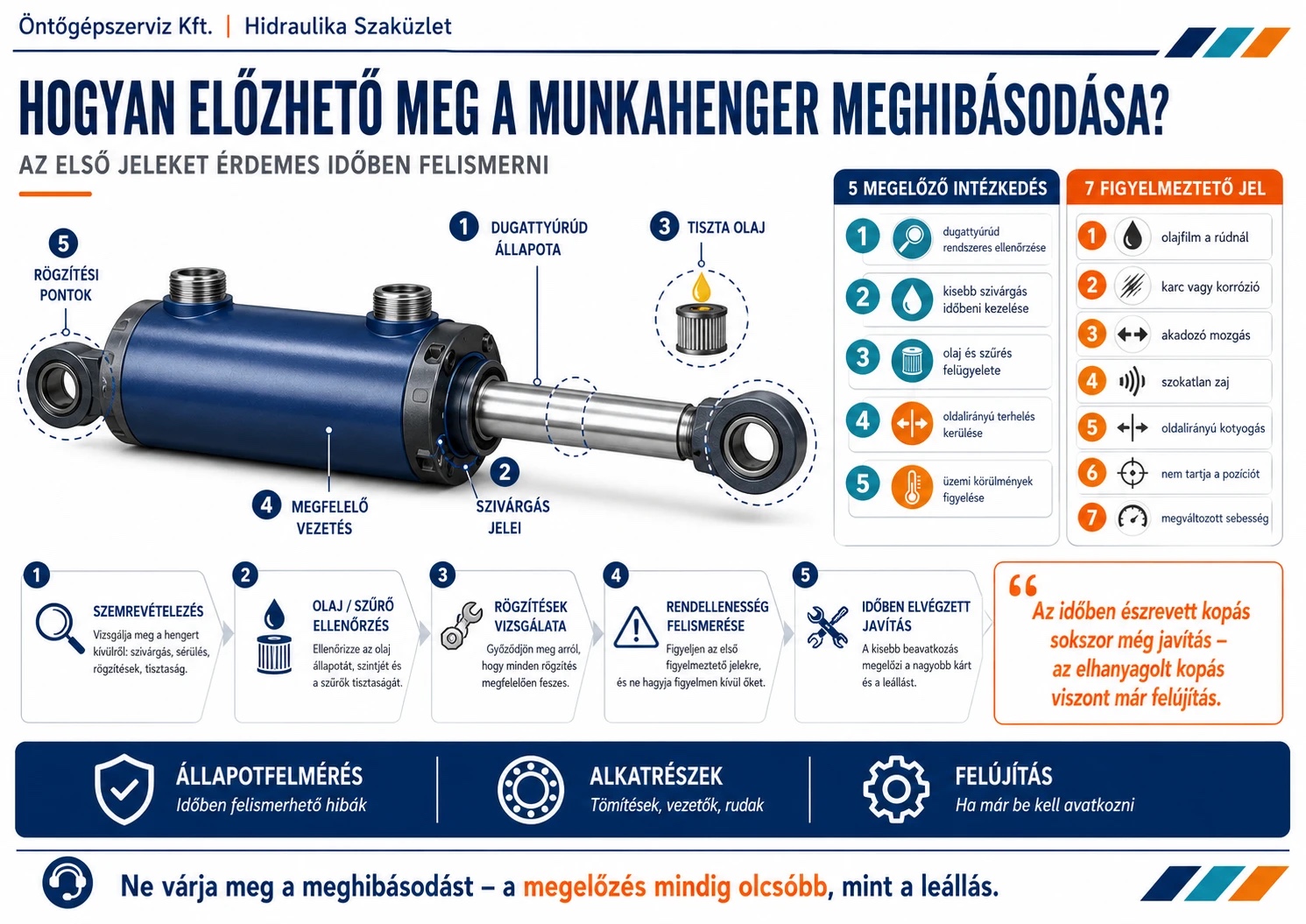

Sieben Anzeichen, die man nicht ignorieren sollte

• Ölfilm oder Leckage an der Kolbenstange.
• Neue Kratzer oder Korrosion auf der verchromten Oberfläche.
• Stockende oder ruckartige Bewegung.
• Ungewöhnliche Geräusche im Betrieb.
• Seitliches Spiel.
• Der Zylinder hält seine Position nicht richtig.
• Veränderte Bewegungsgeschwindigkeit oder Kraftabgabe.

Je früher eingegriffen wird, desto größer ist die Chance, mit einer kleineren Reparatur die komplette Überholung zu vermeiden.

Vorbeugung oder Reparatur

Die Kosten einer regelmäßigen Kontrolle sind im Vergleich zu einem unerwarteten Maschinenstillstand in der Regel verschwindend gering. Ein rechtzeitig erkannter Verschleiß bedeutet typischerweise einen Dichtungswechsel und einige Stunden Stillstand; derselbe Verschleiß zieht, wenn er vernachlässigt wird, auch die Stangenführung, die Stange und die Zylinderbohrung in Mitleidenschaft, und von da an sprechen wir bereits von einer Überholung.

Die Überwachung des Zylinderzustands ist deshalb nicht nur eine Wartungsaufgabe, sondern auch eine wirtschaftliche Frage.

Wenn die ersten Anzeichen bereits sichtbar sind

Von der Zustandsbewertung über die Bearbeitung und die Teilefertigung bis zur Montage und Druckprüfung lassen sich alle Schritte an einem Ort durchführen; Dichtungen, Abstreifer, Stangenführungen, Buchsen, Bolzen, verchromte Stangen und gehonte Rohre sind auch einzeln erhältlich. So müssen nicht mehrere Lieferanten koordiniert werden, damit die Maschine so schnell wie möglich wieder in Betrieb ist.

Zustandsbewertung · Dichtungen und Abstreifer · Stangenführungen, Buchsen, Bolzen · verchromte Stangen und gehonte Rohre · komplette Zylinderüberholung.
