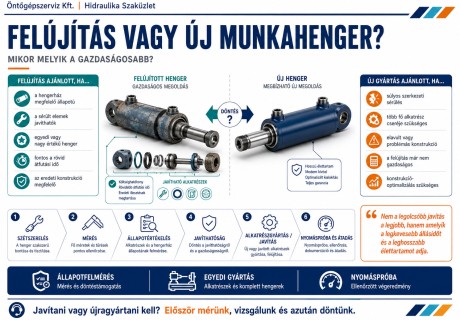

Munkahenger-felújítás vagy új henger gyártása?

Mi dönti el, melyik utat érdemes választani?

Pontos válasz csak a szétszerelés és a teljes állapotfelmérés után adható. Egy hibás munkahengernél két irány létezik: a felújítás és az új gyártás. Hogy a kettő közül melyik a gazdaságosabb, gyorsabb és célravezetőbb, azt a henger tényleges állapota határozza meg – kívülről ez viszont csak durva meghibásodásnál ítélhető meg. Előfordul, hogy egy ránézésre ép, de szivárgó, működésképtelen henger belül menthetetlen; és fordítva: egy rossz külsejű darab gond nélkül felújítható, ha a fő szerkezeti elemei rendben vannak.

Ezért első lépésként mindig a szétszerelést javasoljuk – a tisztítást és a bemérést követően már konkrétumokról tudunk egyeztetni.

Mit vizsgálunk a szétszerelés után?

A hengercső belső felülete és mérete

A megtisztított furaton a felületi hibák szabad szemmel is azonnal kirajzolódnak, így már az elején eldőlhet, hogy a cső gazdaságosan javítható-e, vagy a cseréje az indokolt.

Ép felület mellett is érdemes elvégezni a méréseket: az átmérőt több irányban és több magasságban ellenőrizzük, mert a tömítés élettartamát elsősorban nem a látható karcok, hanem az ovalitás és a kúposság szabja meg. Egy hosszirányú behúzódás vagy barázda többnyire hónolással orvosolható; a teljes lökethosszra kiterjedő alakhiba viszont gondot okozhat, mert azt a tömítés üzem közben nem képes rugalmasan lekövetni.

A dugattyúrúd átvizsgálása

Szabad szemmel is látható sérülésnél jellemzően a rúd cseréjét tanácsoljuk. A krómbevonatnál a pontszerű lepattogzás veszélyesebb az egyenletes kopásnál: a felszakadt réteg alatt a korrózió akkor is tovább dolgozik, ha a felület még fényesnek tűnik. A bevonat adott esetben helyi tampongalvanizálással vagy újrakrómozással helyreállítható; összetettebb rúdnál azt mérlegeljük, mi a gyorsabb és gazdaságosabb az ügyfél számára – műszaki engedmények nélkül.

Ha felmerül, hogy a rúd már nem egytengelyű, a futáspontosságát prizmára helyezve vagy szerszámgépbe fogva, mérőórával ellenőrizzük. Ilyen hibánál kizárólag a rúd cseréje jelent jó és gazdaságos megoldást.

Dugattyú és szárvezető

A tömítéshornyok mérete és állapota, a vezetőgyűrűk kopása, valamint a szárvezető furata sokat elárul arról, milyen körülmények között üzemelt a henger. Már egy egyenletesen kopott szárvezetőnél is megnő a rúd oldaljátéka, ami tovább gyorsítja a tömítés és a furat kopását – ezért itt is elengedhetetlen a méretek és az illesztési hézagok ellenőrzése.

Csatlakozó elemek a beépítés helyén

A perselyek, csapszegfuratok, gömbcsapágyak és menetek, valamint a fülek és a fenékrész hegesztett kötéseinek állapota szintén árulkodó lehet a hiba okát illetően. A varratban induló repedés jóval komolyabb probléma, mint egy szivárgó tömítés – mégis ezt ellenőrzik a legritkábban.

Mikor éri meg a felújítás?

Ép hengerház esetén – vagyis ha nincs repedés és deformáció, a furat pedig hónolással tűrésen belülre hozható – a felújítás rendszerint kifizetődő, hiszen a többi elem egyenként hozzáigazítható: a furat hónolható, a rúd újrakrómozható vagy újragyártható, a dugattyú és a szárvezető pótolható, a tömítéskészlet pedig cserélhető.

A felújítás mellett szól többek között:

• az egyedi konstrukciójú, katalógusból nem beszerezhető henger, ahol az új gyártás átfutása hetekig tartana;
• a nagy méretű vagy nagy nyomású henger, ahol a költségek zömét az anyag adja – a megmentett hengerház itt önmagában komoly tétel;
• az álló gép, amikor a gyári beszállításnál rövidebb határidőre van szükség;
• a bevált, csupán elhasználódott eredeti konstrukció;
• és az az eset, amikor gyári cseredarab nem kapható, vagy csak nagyon drágán.

Mikor javasolt inkább az új gyártás?

Új hengerben érdemes gondolkodni:

• ha a hengerház megrepedt vagy deformálódott, illetve a furat sérülése akkora, hogy hónolás után nem maradna meg a szükséges falvastagság;
• ha a rúd, a dugattyú, a szárvezető és a cső egyszerre szorul cserére – a régi hengerből ilyenkor gyakorlatilag semmit sem érdemes megtartani;
• ha a hiba gyökere maga a konstrukció – néhány példa: alulméretezett rúd, rosszul elhelyezett olajcsatlakozás, hiányzó légtelenítés, csillapítás nélküli véghelyzeti ütközés –, ezeken a felújítás nem, vagy csak részben segít.

Amit a kopás képe elárul

A szétszerelt henger látványa sokszor magáról a tönkremenetel okáról is beszél. A teljesség igénye nélkül egy gyakran visszatérő hibakép: ha a dugattyúrúd mindig ugyanabban a sávban és ugyanazon az oldalon kopik, az rendszerint oldalirányú terhelést jelez – elmozdult felfogatást, kilazult csapszeget, elkopott perselyt vagy a beépítésből hiányzó szabadságfokot. Ilyenkor önmagában egy új henger sem szünteti meg a bajt: a gép oldali bekötést is rendbe kell tenni.

A lényeg röviden: a javítás–csere kérdést nem lehet felelősen eldönteni a henger teljes ismerete nélkül. Dönteni persze enélkül is lehet, de sokkal biztosabb alapokon áll az, aki előbb utánajár a fent leírtaknak.

A szétszerelés és a bemérés mindössze néhány óra, és jár némi költséggel is, ami elsőre soknak tűnhet – az így meghozott döntés viszont évekre szól, és tapasztalataink szerint minden esetben megtérül.

Miért számít, hogy minden egy kézben van?

Egy munkahenger helyreállítása ritkán merül ki egyetlen műveletben: szétszerelés, bemérés, forgácsolás, hónolás, alkatrészgyártás, tömítés és összeszerelés követi egymást, amihez megfelelően felszerelt műhelyre, mérőeszközökre és gyártógépekre van szükség. És ami a legfontosabb: olyan képzett, nagy tapasztalatú szakemberekre, akik a teljes folyamatot átlátják, irányítják, és felelősséget is vállalnak érte.

Ha ezek a lépések több cégnél oszlanak meg, az összehangolás az ügyfélre marad – alkatrészt beszerezni, megmunkáltatni, szállítást szervezni –, és minden átadás-átvétel napokkal nyújtja az átfutást, miközben a gép áll, a javítás pedig végül nem is biztos, hogy hatékony lesz.

Ebben vállalunk teljes körű szerepet: az Öntőgépszerviz Kft.-nél és az ÖGSZ Hidraulika Kft.-nél a felsorolt tevékenységek egyetlen helyen érhetők el. A szétszereléstől és a felméréstől a teljes készre szerelésig – alapanyag- és alkatrész-biztosítással, garanciával – kulcsrakész megoldást kínálunk. Elfogadott ajánlat után a teljes felújítást, vagy ha az indokolt, a komplett új munkahengert rövid átfutási idővel készítjük el.
