Hidraulikus munkahengerek felépítése és működése

Kívülről a munkahenger egy cső, két csatlakozóval és egy kiálló rúddal. Belül viszont több precíziós alkatrész működik együtt, és ha közülük egy nem megfelelő, a hiba jellemzően a többin jelentkezik.

Az alapelv egyszerű: a henger a hidraulikus nyomást egyenes vonalú mozgássá és mechanikai erővé alakítja. A létrehozható erőt a nyomás és a dugattyú hatásos felülete határozza meg:

F = p × A

A képlet viszont csak azt mondja meg, mekkora erőt tud kifejteni a henger. Azt, hogy meddig fogja ezt az értéket tudni, az alkatrészek állapota és összhangja dönti el.

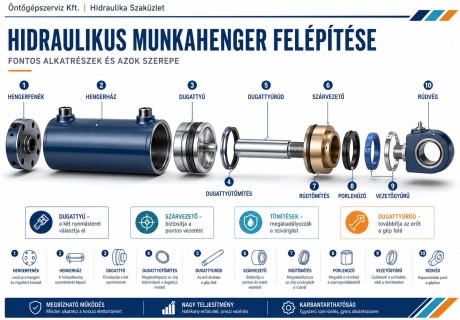

Hengerház

A hengerház belső felülete a tömítések futópályája. A furat méretpontossága és felületi minősége közvetlenül meghatározza, hogyan működik a dugattyútömítés. Kopott vagy sérült felületnél belső átszivárgás alakul ki: a henger kívül száraz marad, mégsem tartja a terhelést. Felújításnál ezért kerül elő a hónolás – nem esztétikai okból, hanem mert a tömítésnek méretében és felületi szerkezetében is meghatározott futófelület kell.

Dugattyú és dugattyúrúd

A dugattyú választja el egymástól a két nyomásteret, a dugattyúrúd pedig kiviszi az erőt a gép mechanikai szerkezetére. A rúd krómozott felülete minden munkaciklusban végighalad a rúdtömítésen és a porlehúzón, ezért itt a felületi állapot ugyanolyan fontos, mint a szilárdság. Egy karcolás vagy egy korrodált folt rövid idő alatt tönkretesz egy vadonatúj tömítést is.

Szárvezető

A szárvezető két feladatot lát el egyszerre: pontosan megvezeti a dugattyúrudat, és helyet ad a tömítőelemeknek. Ha megkopik, a rúd oldalirányú játéka megnő. Ettől a tömítés egyoldalúan terhelődik, a rúd pedig ferdén jár be a furatba – a kopás innentől gyorsul.

Tömítések

A tömítésnél a méret csak a kiindulópont. Az anyagválasztást és a típust az üzemi nyomás, a hőmérséklet, a hidraulikafolyadék, a mozgási sebesség és a munkakörnyezet együtt határozza meg. Ugyanaz a névleges méret két különböző alkalmazásban két különböző tömítést kíván.

Emellett számít a tömítéshorony mérete is. Túl tág horonyban a tömítés nem tud megfelelően dolgozni, túl szűkben pedig túldeformálódik, megnő a súrlódás, és idő előtt károsodik.

Ami valóban meghatározza az élettartamot

Pontos furat, sérülésmentes dugattyúrúd, ép vezetés, a feladathoz választott tömítés és megfelelő beépítés. Ezek együtt működnek – egyiket sem lehet a másikkal kiváltani. Ezért nem attól lesz jó egy munkahenger, hogy új alkatrészek vannak benne, hanem attól, hogy a megfelelő alkatrészek megfelelő állapotban illeszkednek egymáshoz.

Ez a felújításnál is így van: ha egy tömítés rövid időn belül újra tönkremegy, a hiba jellemzően nem a tömítésben volt, hanem abban, ami tönkretette.

Alkatrész vagy komplett felújítás

Szárvezetők, dugattyúk, hengerfenekek, perselyek, csapszegek és tömítéskészletek egyesével is beszerezhetők, ha a hibát már azonosították és csak alkatrész kell hozzá.

Ha viszont az derül ki, hogy a hiba mélyebben van, az állapotfelméréstől a gépi megmunkáláson és az alkatrészgyártáson át az összeszerelésig és nyomáspróbáig minden lépés egy helyen elvégezhető. Így nem kell külön beszállítókat összehangolni, és nem az ügyfélnek kell összeszednie a hengerhez való alkatrészeket – ez elsősorban a gép állásidején látszik meg.

Munkahenger-alkatrészek · tömítéskészletek · állapotfelmérés · munkahenger-felújítás és gyártás.
