Munkahenger-tervezés és méretezés

Egy munkahenger tervezése nem merül ki a furatátmérő és a lökethossz meghatározásában. A hengernek a gépbe beépítve, a tényleges terhelések és üzemi körülmények között kell működnie – és ha a méretezés hibás, azt utólag semmilyen javítás nem hozza helyre. A gyakorlatban az ilyen henger nem elromlik, hanem folyamatosan visszatér.

1. Először a feladatot kell pontosan meghatározni

A tervezés kiindulópontja mindig az, hogy mit kell a hengernek elvégeznie. Ehhez tudni kell a szükséges erőt, az üzemi és maximális nyomást, a lökethosszt, a kívánt mozgási sebességet, a beépítési helyet és a rögzítés módját, a működési gyakoriságot, valamint a környezeti és hőmérsékleti viszonyokat.

Ezek nagy része olyan adat, amit az üzemeltető ismer, a tervező viszont nem tud kitalálni. A méretezési hibák jelentős része már itt keletkezik, nem a számolásnál.

2. Dugattyú és hengerfurat

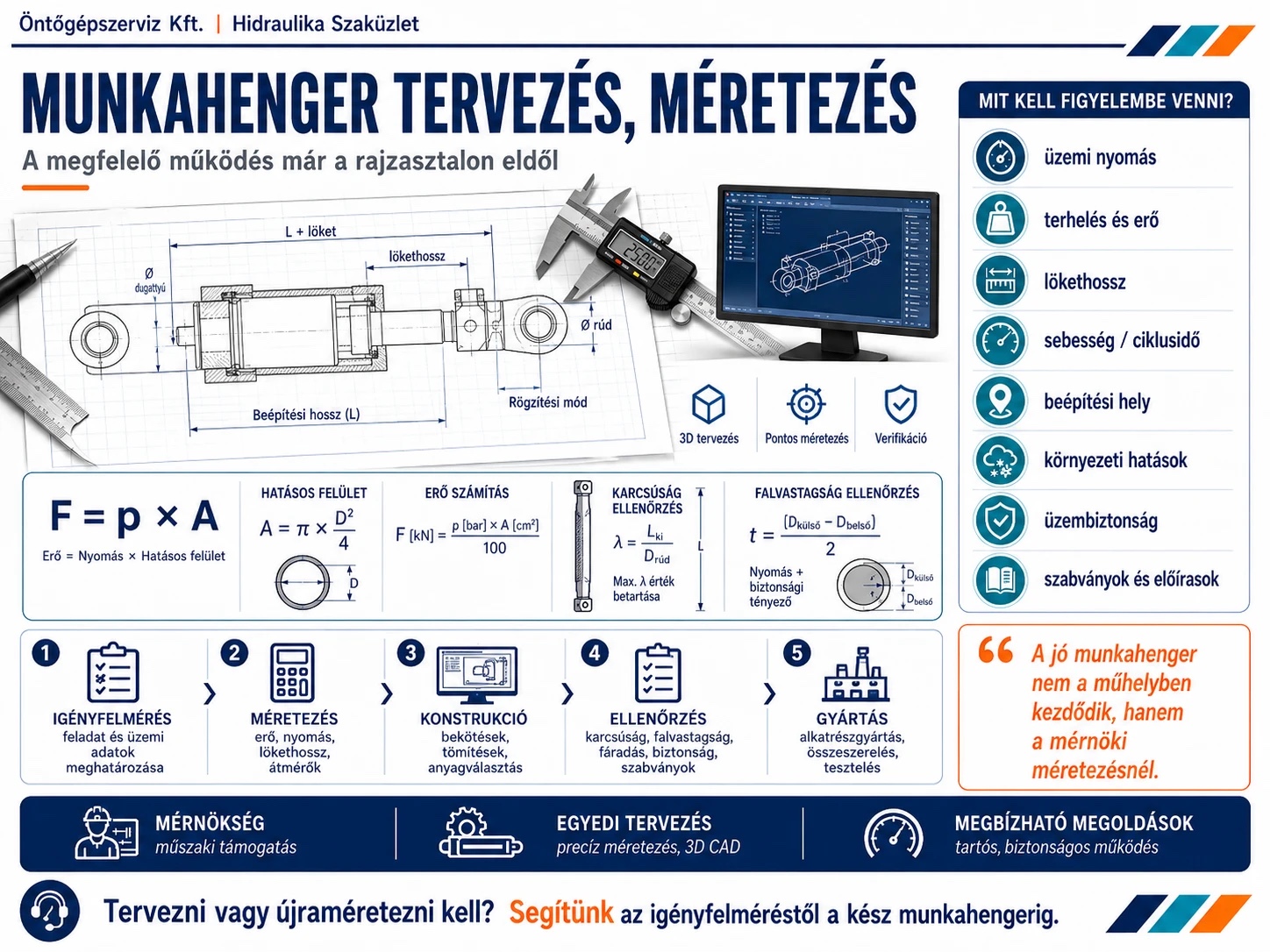

A létrehozható erőt a nyomás és a hatásos dugattyúfelület határozza meg (F = p × A). Nagyobb dugattyúátmérő nagyobb erőt ad, ugyanakkor nagyobb olajmennyiséget és ennek megfelelő térfogatáramot is igényel.

Ezért a hengerátmérőt nem lehet önmagában kiválasztani. Együtt kell vizsgálni a rendelkezésre álló nyomással, a szivattyú teljesítményével, a sebességigénnyel és a teljes hidraulikus rendszerrel. Egy nagyobbra választott henger nem automatikusan jobb: ha a rendszer nem tudja kiszolgálni, csak lassabb lesz.

3. A dugattyúrúd méretezése

A rúd viszi ki az erőt a gép mechanikai szerkezetére. A tervezésnél nem elég a szakító- vagy nyomószilárdságot nézni: nagy lökethossznál és nyomóterhelésnél a kihajlás a valódi kockázat.

Túl kis átmérő esetén a rúd deformálódhat vagy kihajolhat, és ez tovább terjed – megsérül a szárvezető, a tömítés, adott esetben a hengerfurat is. A megfelelő rúdátmérőt ezért a terheléshez, a lökethosszhoz, a megtámasztáshoz és a beépítési módhoz együtt kell meghatározni, nem önmagában.

4. A mechanikai bekötés

A munkahenger tengelyirányú terhelésre készül. Ha tartós oldalirányú erő éri a dugattyúrudat, a szárvezető és a tömítések élettartama jelentősen csökken – függetlenül attól, milyen jó minőségűek.

Ezért a tervezés része a hengeroldali rögzítés, a rúdvég kialakítása, a csapszegek és perselyek, a gömbcsapágyak és a beépítési geometria meghatározása is. Ez az a terület, ahol a legtöbb visszatérő hiba keletkezik, mert a hengert magát rendben tervezik meg, a bekötést viszont nem.

5. Tömítés, vezetés, alapanyag

A méretezés nem ér véget az acél alkatrészeknél. A konstrukcióhoz illeszkedő dugattyútömítést, rúdtömítést, porlehúzót és vezetőelemeket az üzemi nyomás, a hőmérséklet, a sebesség és a munkafolyadék alapján kell kiválasztani.

Ugyanígy meghatározó az alapanyag: a hónolt cső, a dugattyúrúd, a szárvezető és a tömítési rendszer együtt adja ki a működő egységet.

Mit előz meg a megfelelő méretezés

• alulméretezett, a feladatot nem teljesítő munkahengert;
• kihajlásra hajlamos, túl vékony dugattyúrudat;
• a rendszerhez nem illeszkedő, túl lassú vagy túl gyors mozgást;
• nem megfelelő mechanikai bekötést és az ebből adódó oldalirányú terhelést;
• idő előtti tömítés- és vezetőkopást;
• feleslegesen túlméretezett, drágább konstrukciót.

Tervezéstől a kész munkahengerig

Az igényfelméréstől a méretezésen, a konstrukción és a műszaki dokumentáción át az alkatrészgyártásig, összeszerelésig és nyomáspróbáig minden lépés egy helyen elvégezhető. Ez nemcsak kényelmi kérdés: ha a tervezés és a gyártás nem válik szét, a konstrukciós döntéseknél már figyelembe vehető, mi gyártható le ténylegesen, és milyen átfutással.

A tevékenység nem korlátozódik munkahengerekre – egyedi gépalkatrészek, gépszerkezetek és komplett ipari berendezések tervezése és kivitelezése is ide tartozik.

Igényfelmérés · hidraulikai és mechanikai méretezés · konstrukció és dokumentáció · saját alkatrészgyártás · összeszerelés és nyomáspróba.
